Bàn trộn Livestream FeelWorld LIVEPRO L3 Pro (4 HDMI+4 SDI+1 UVC)

FEELWORLD L3 PRO là bộ chuyển mạch và trộn video đa camera phục vụ phát trực tiếp, hỗ trợ nhiều chuẩn kết nối.

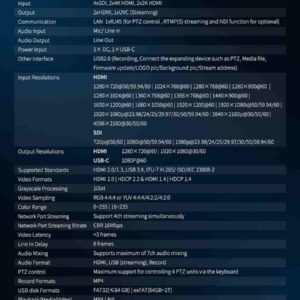

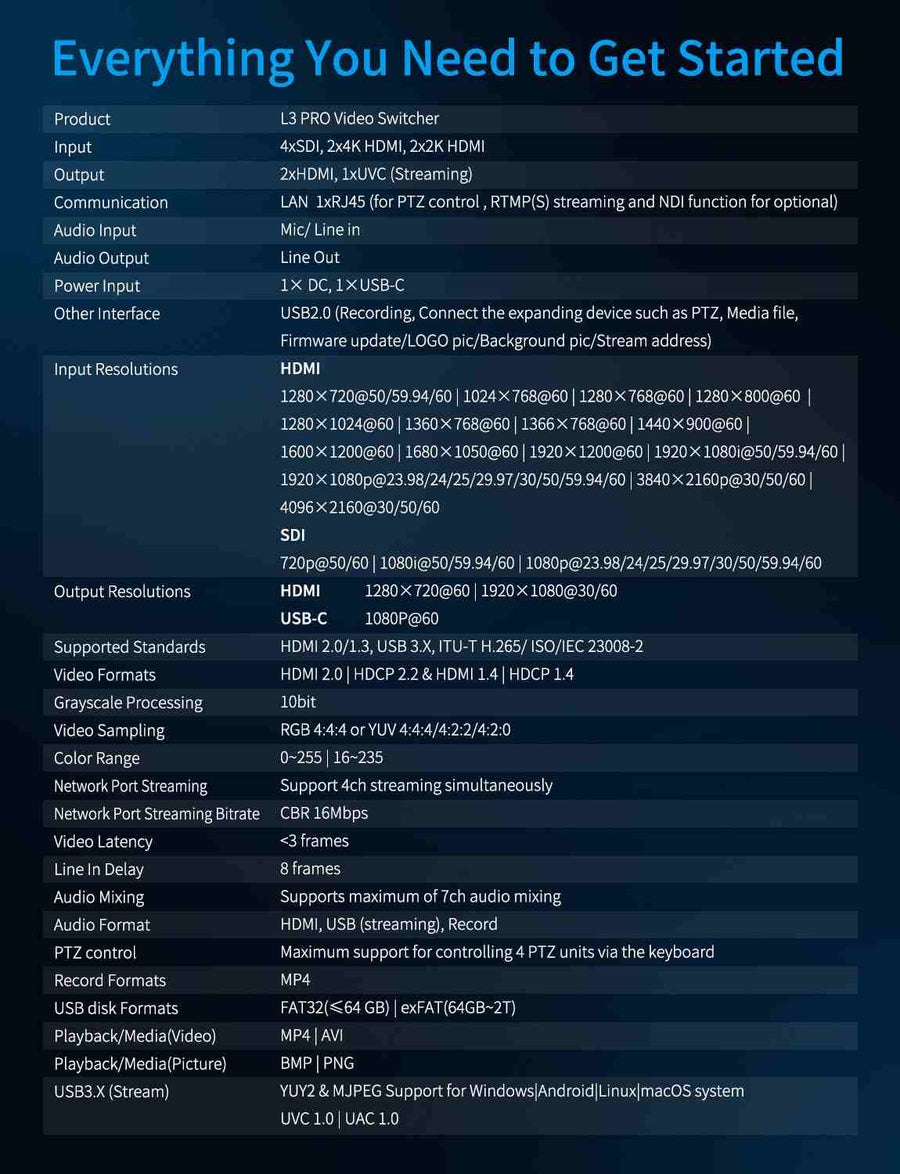

Thông số kỹ thuật FEELWORLD L3 PRO

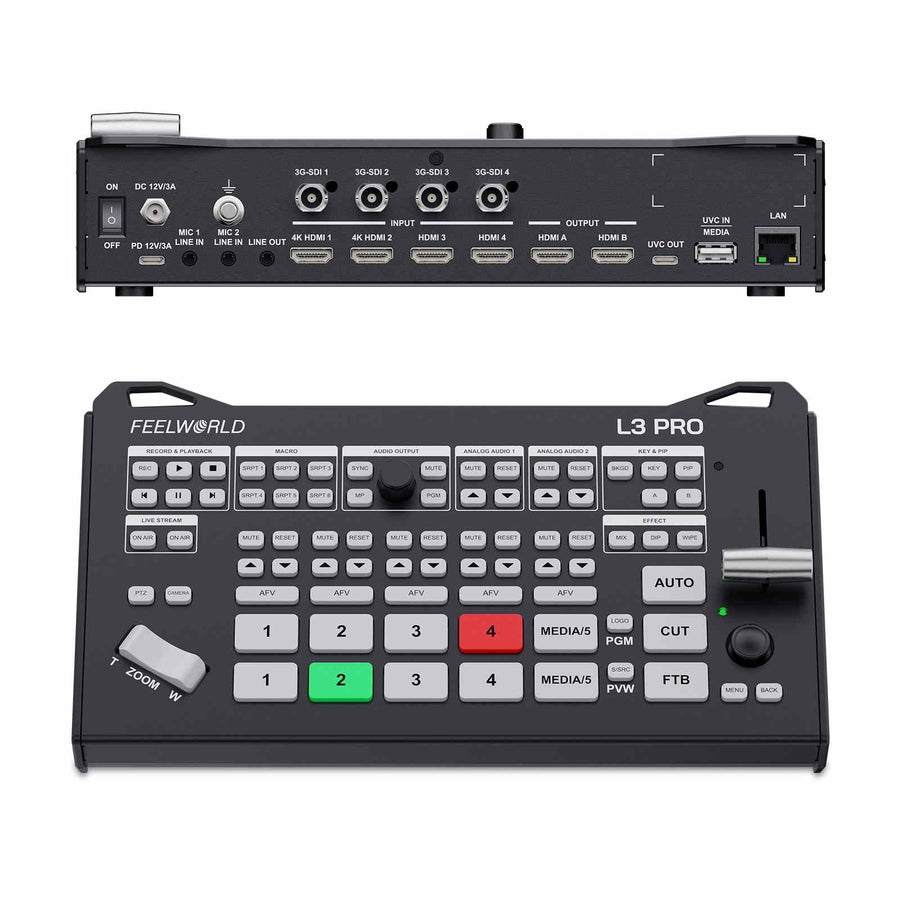

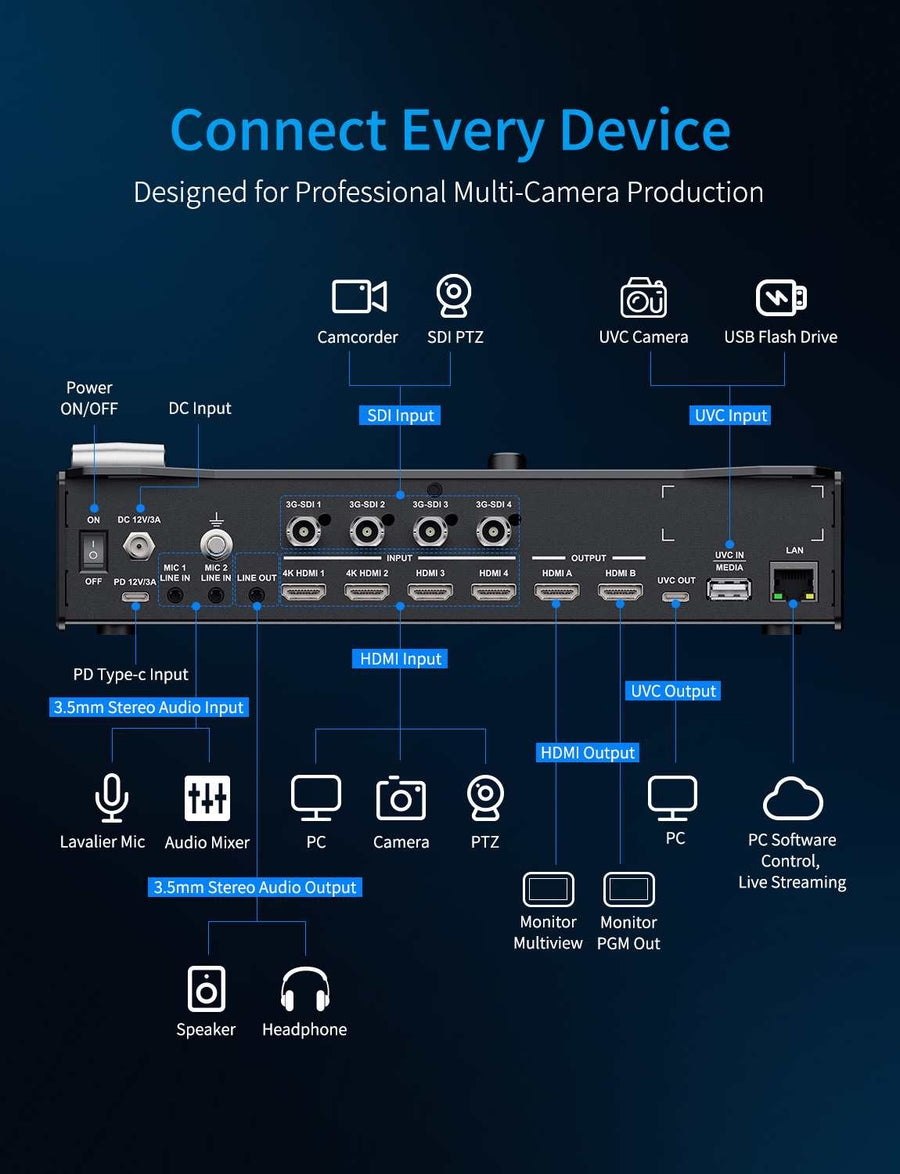

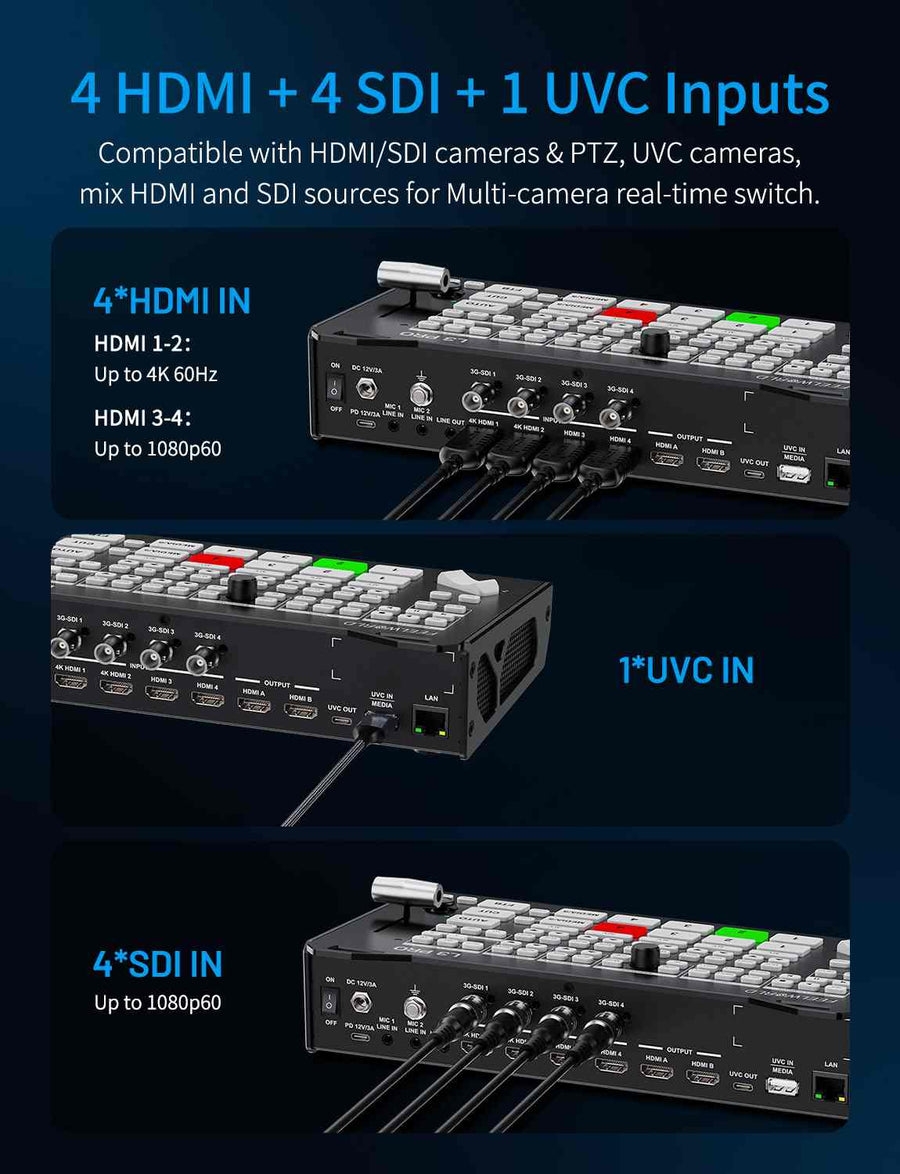

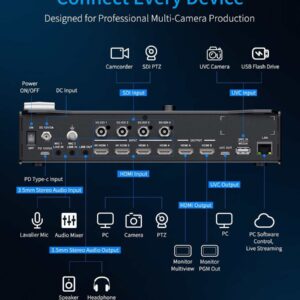

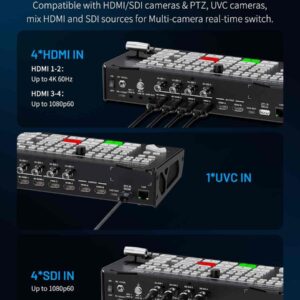

1. Ngõ vào

• 4 × HDMI
  • 2 × HDMI 2.0
  • 2 × HDMI 1.3
• 4 × 3G-SDI
• 1 × USB 2.0, hỗ trợ:
  • Ghi hình
  • Camera UVC
  • Phát tệp media
  • Cập nhật firmware
  • Nhập logo, hình nền và URL RTMP
• 2 × MIC/LINE input, jack 3,5 mm

2. Ngõ ra

• 2 × HDMI 1.3

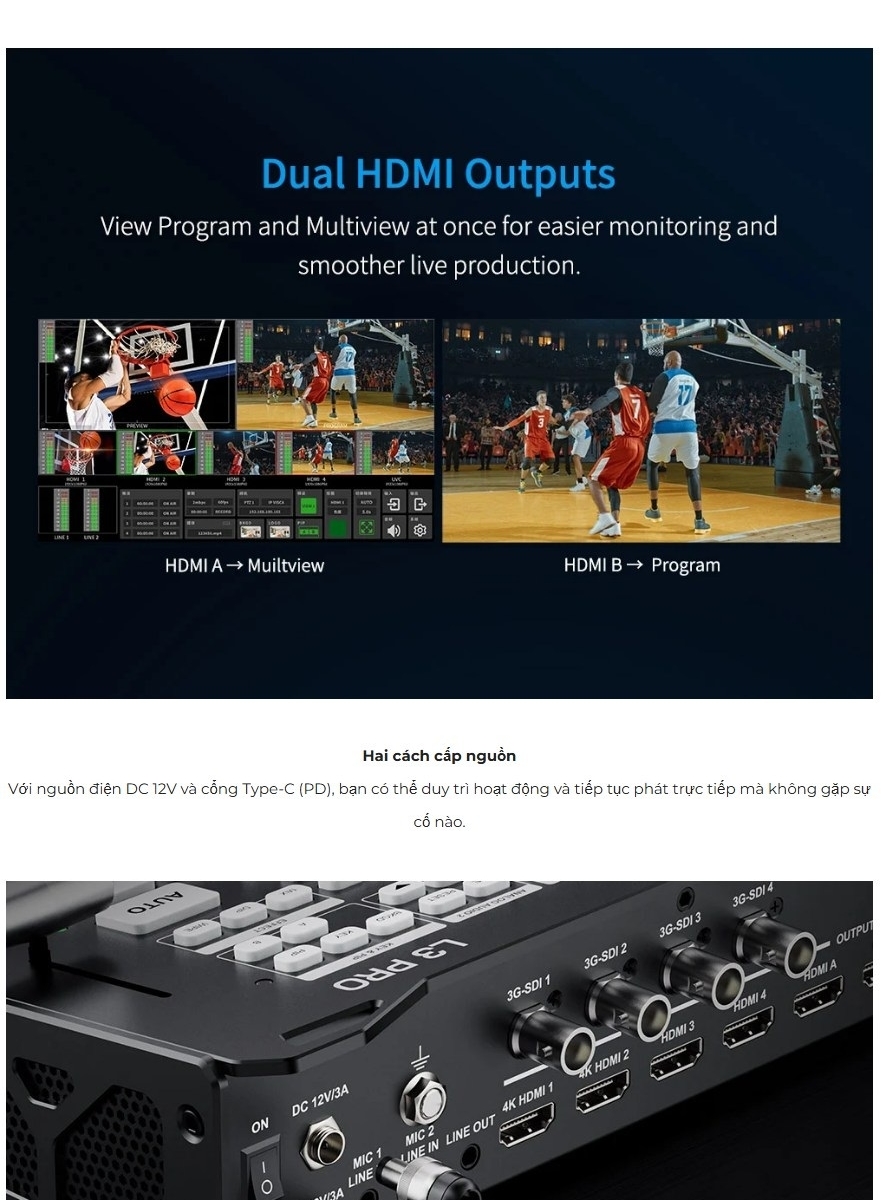

  • Có thể xuất đồng thời Program và Multiview
• 1 × USB 3.x UVC
  • Kết nối máy tính để livestream hoặc ghi hình bằng phần mềm tương thích
• 1 × Audio Out, jack 3,5 mm
• 1 × LAN RJ45
  • Khuyến nghị sử dụng cáp CAT6

3. Độ phân giải hỗ trợ

HDMI input

• 1280 × 720p: 50/59.94/60 Hz
• 1024 × 768p: 60 Hz
• 1280 × 768p: 60 Hz
• 1280 × 800p: 60 Hz
• 1280 × 1024p: 60 Hz
• 1360 × 768p: 60 Hz
• 1366 × 768p: 60 Hz
• 1440 × 900p: 60 Hz
• 1600 × 1200p: 60 Hz
• 1680 × 1050p: 60 Hz
• 1920 × 1200p: 60 Hz
• 1920 × 1080i: 50/59.94/60 Hz
• 1920 × 1080p: 23.98/24/25/29.97/30/50/59.94/60 Hz
• 3840 × 2160p: 30/50/60 Hz
• 4096 × 2160p: 30/50/60 Hz

SDI input

• 720p: 50/60 Hz
• 1080i: 50/59.94/60 Hz
• 1080p: 23.98/24/25/29.97/30/50/59.94/60 Hz

HDMI output

• 1280 × 720p: 60 Hz
• 1920 × 1080p: 30/60 Hz

USB output

• Tối đa 1080p/60

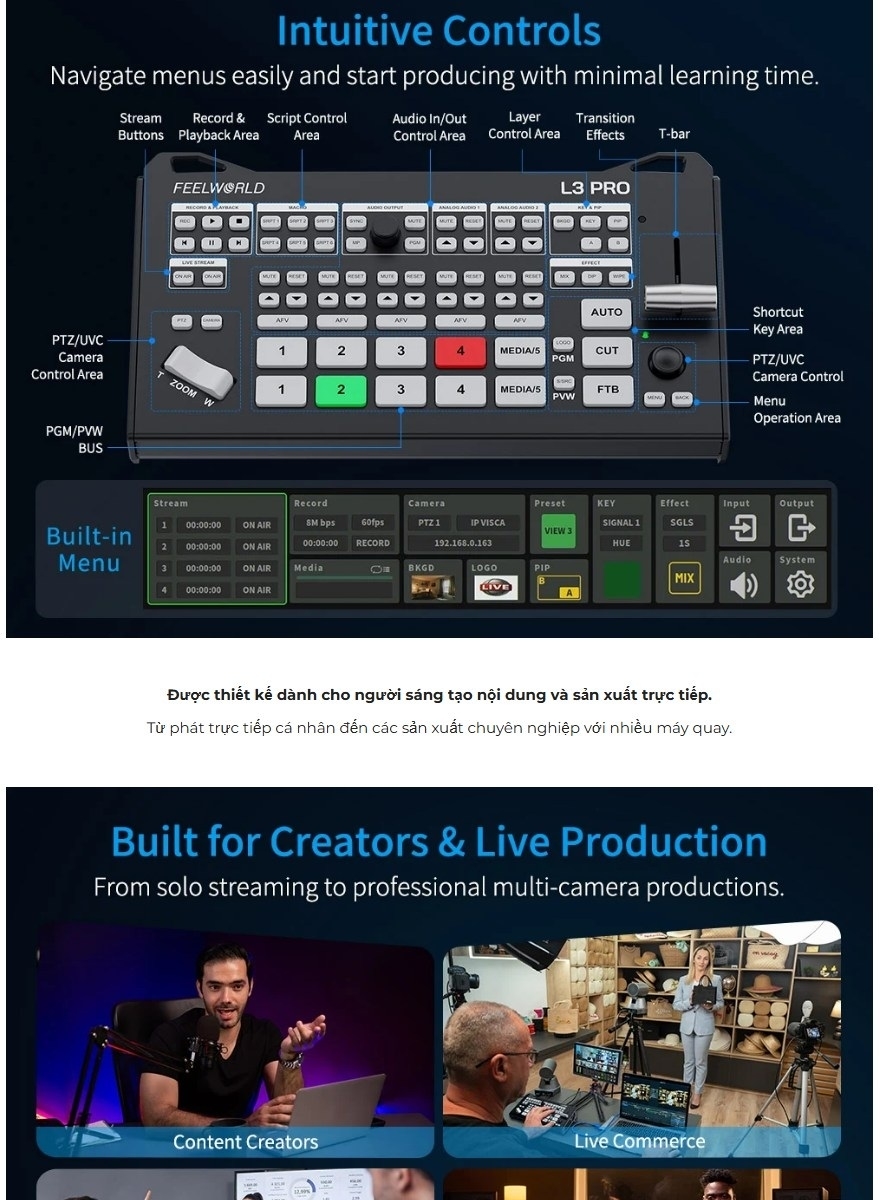

4. Tính năng xử lý hình ảnh

• Chuyển đổi PGM/PVW

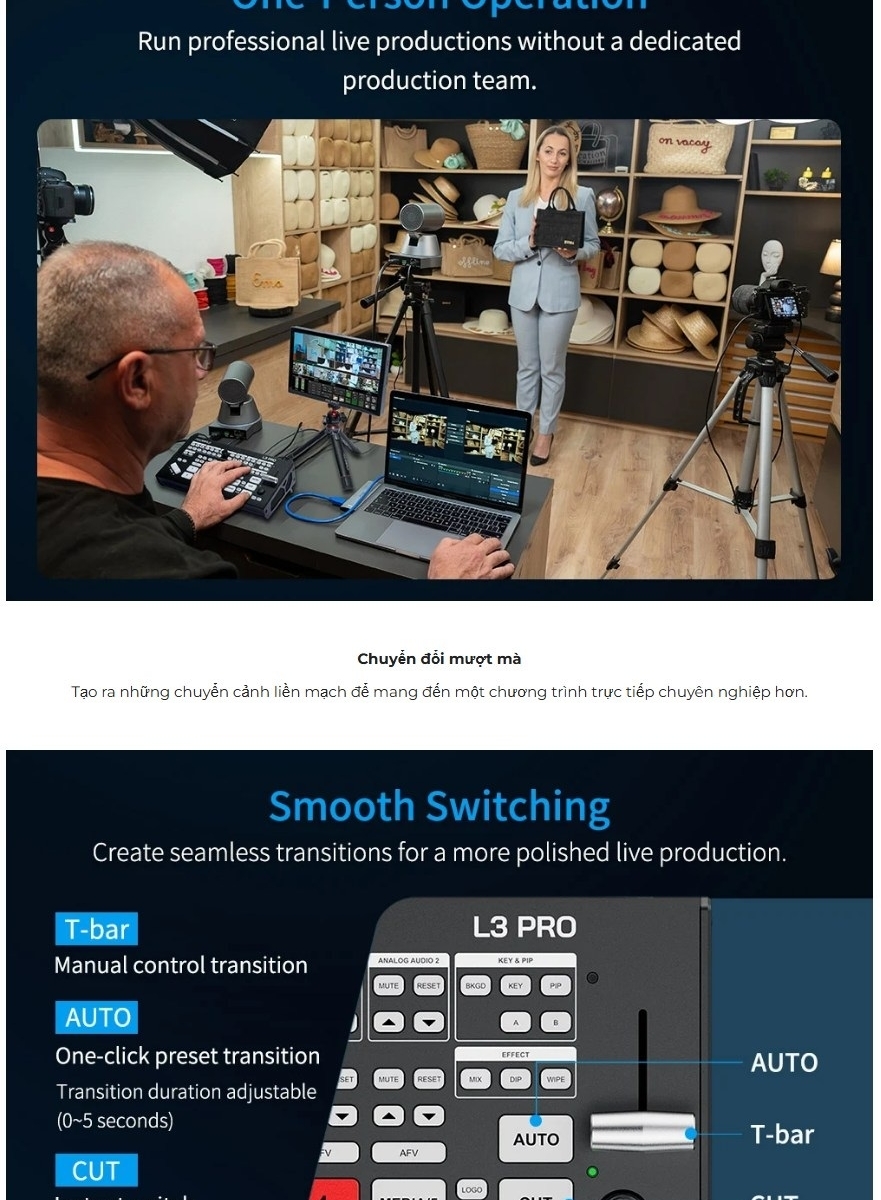

• CUT, AUTO, FTB và T-Bar

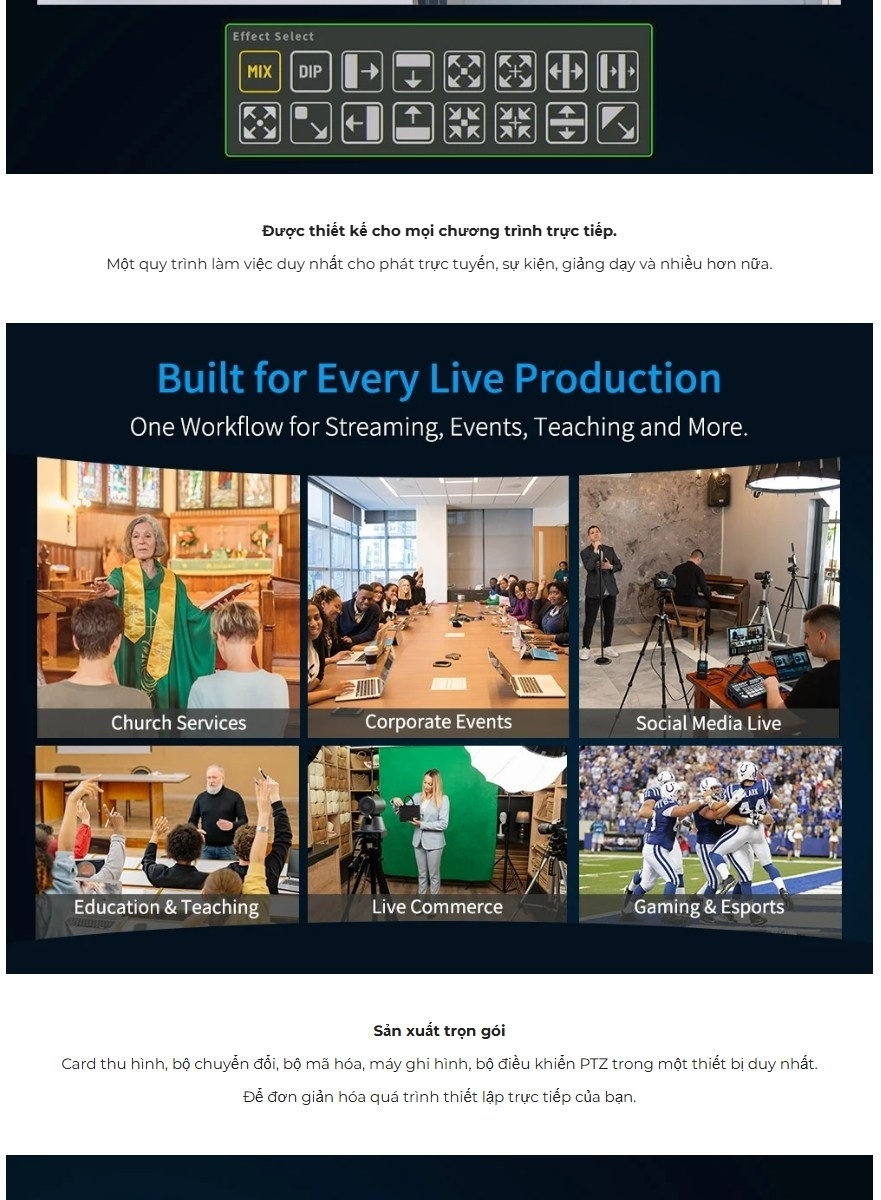

• Tối đa 16 hiệu ứng chuyển cảnh

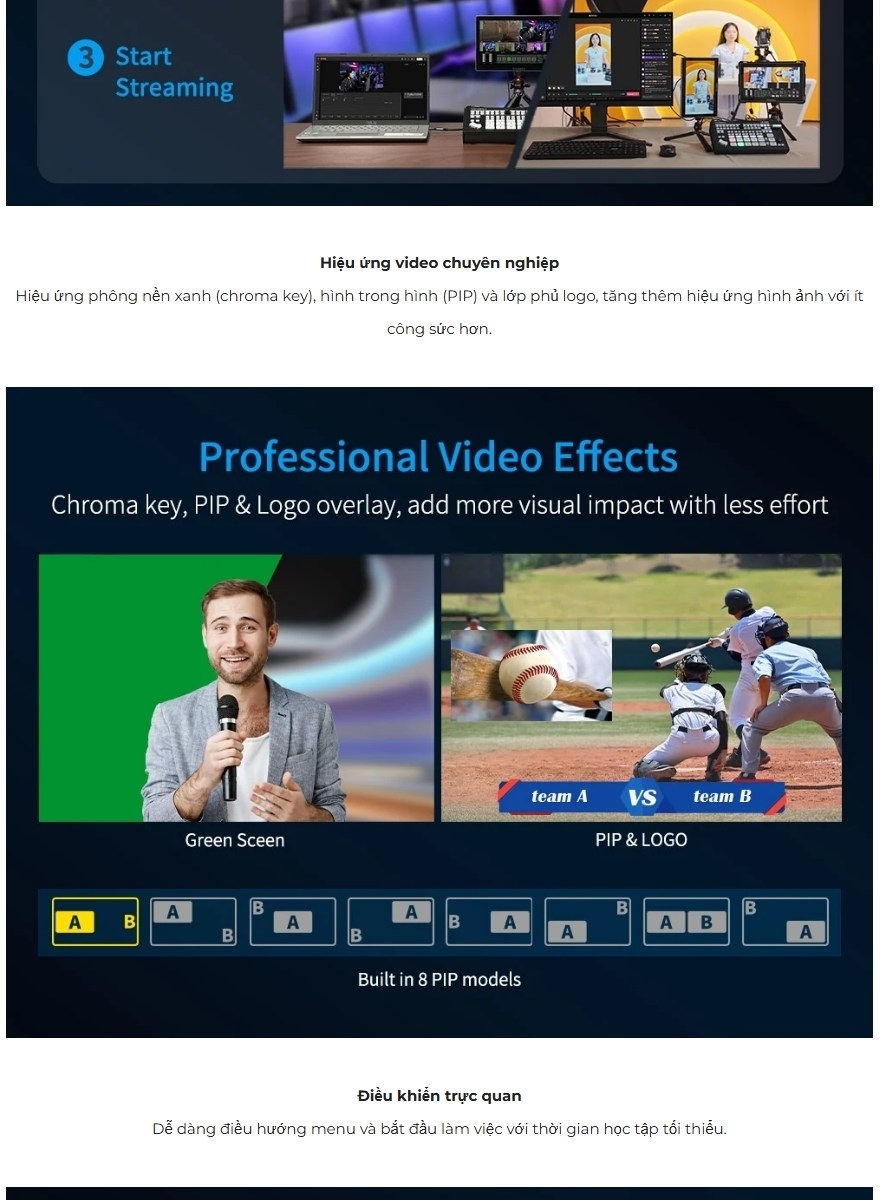

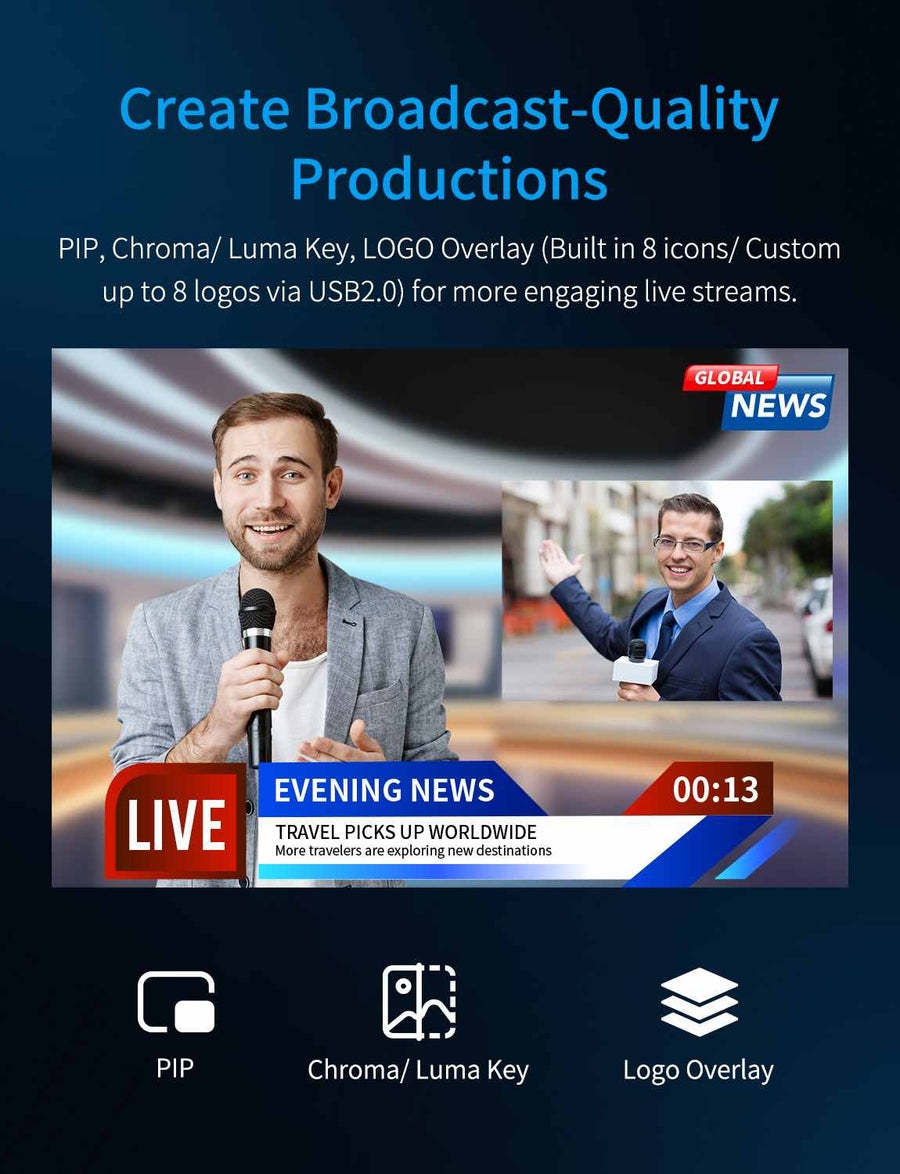

• 8 chế độ PIP
• Scale và Crop

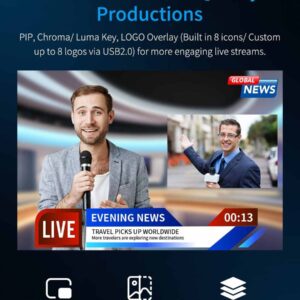

• Chroma Key
• Luma Key
• Chèn logo
• Chèn hình nền
• Điều chỉnh bố cục theo khung hình ngang 16:9 hoặc dọc 9:16
• Tối đa 4 preset scene tùy chỉnh bổ sung

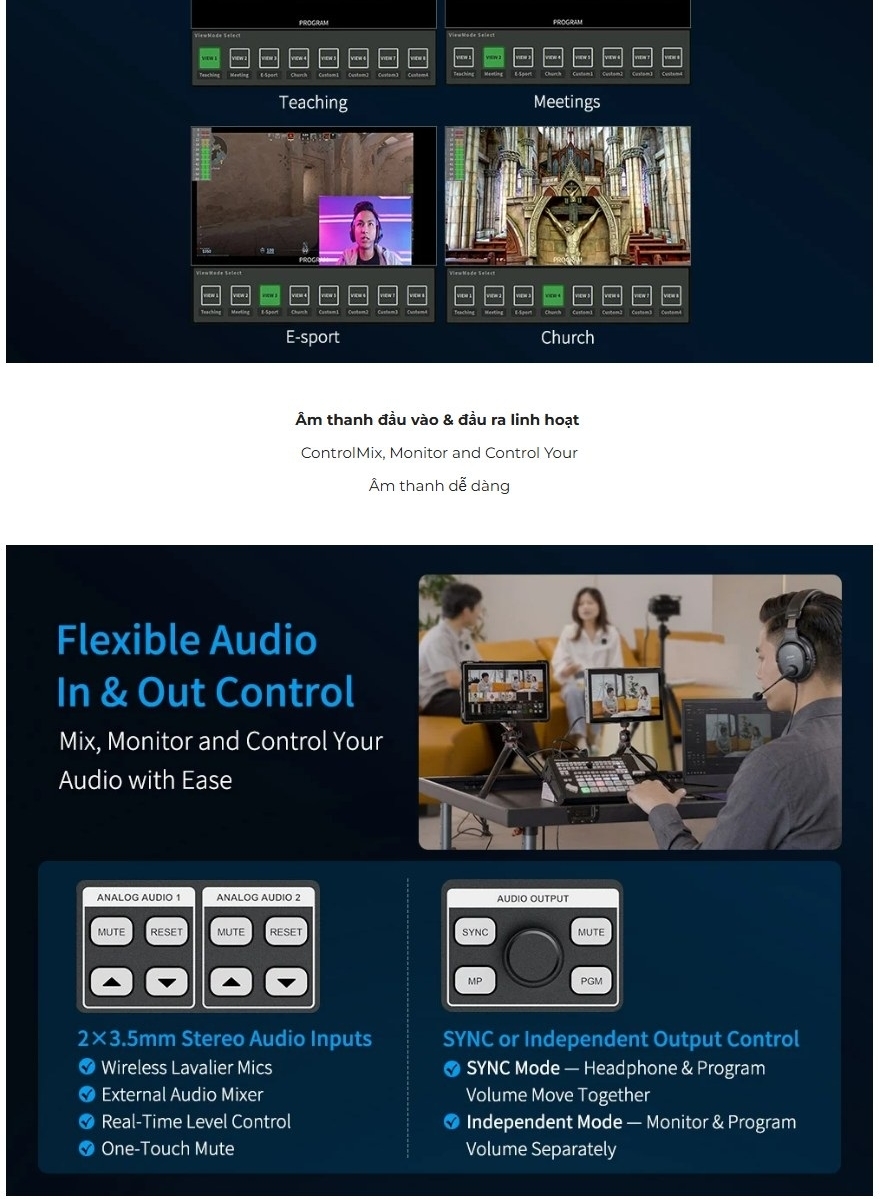

• Có sẵn 4 scene:
  • Teaching
  • Meetings
  • E-sport
  • Church

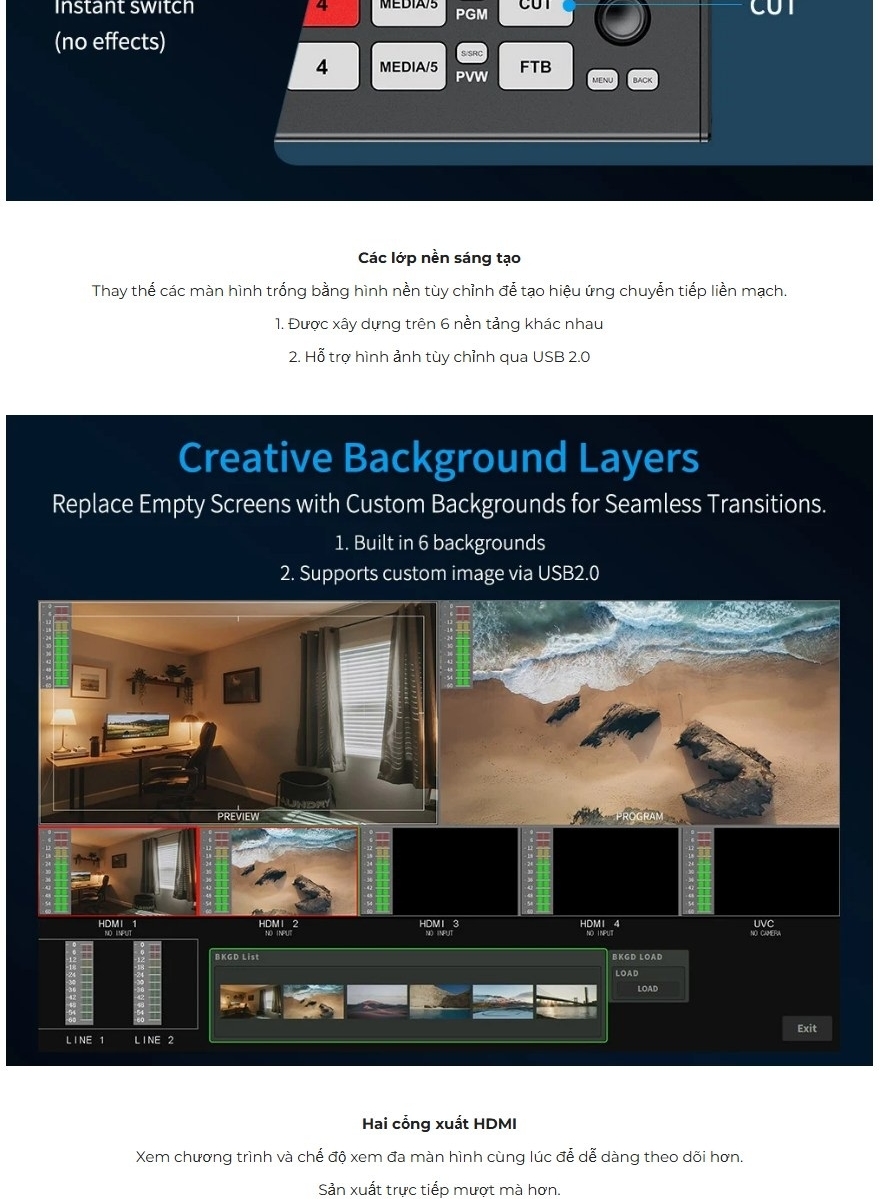

• Có sẵn 6 hình nền
• Hỗ trợ nhập hình nền tùy chỉnh qua USB 2.0

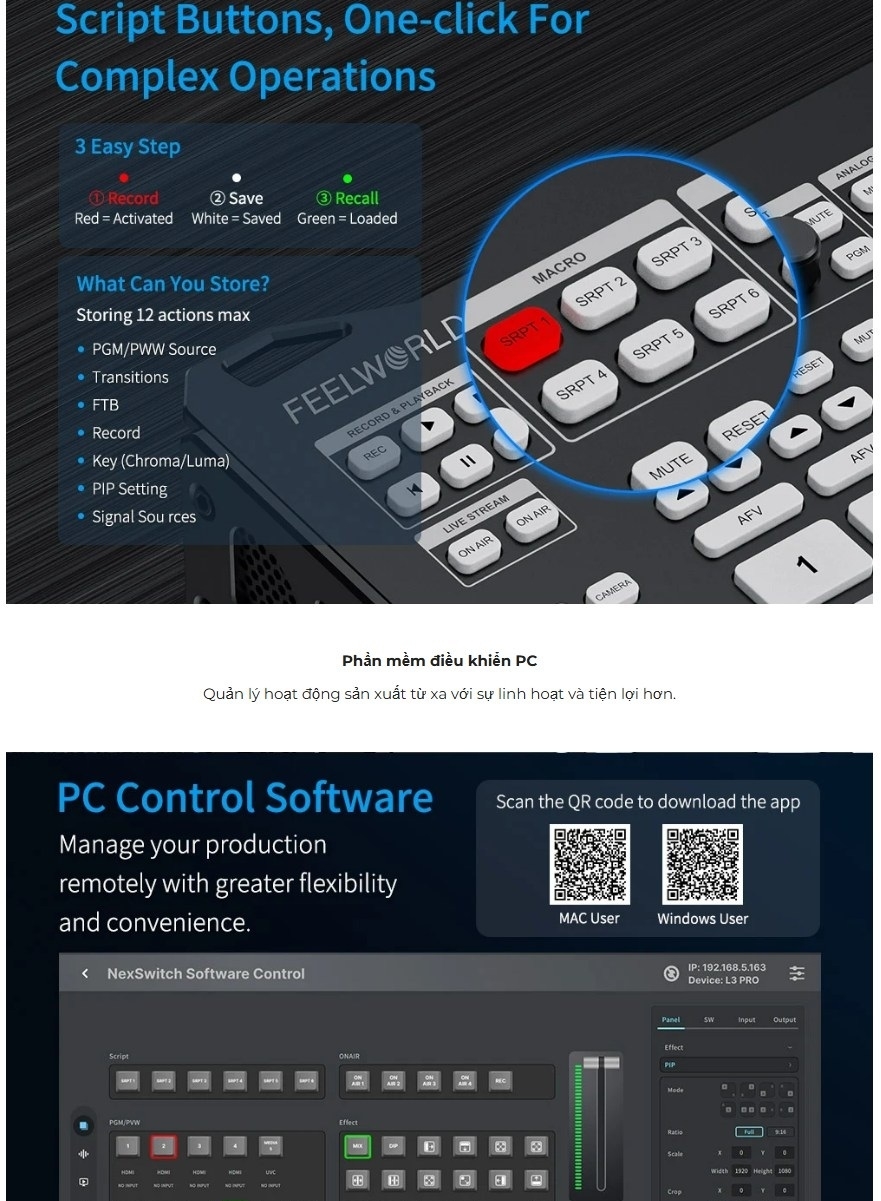

• Macro key và nút lệnh một chạm

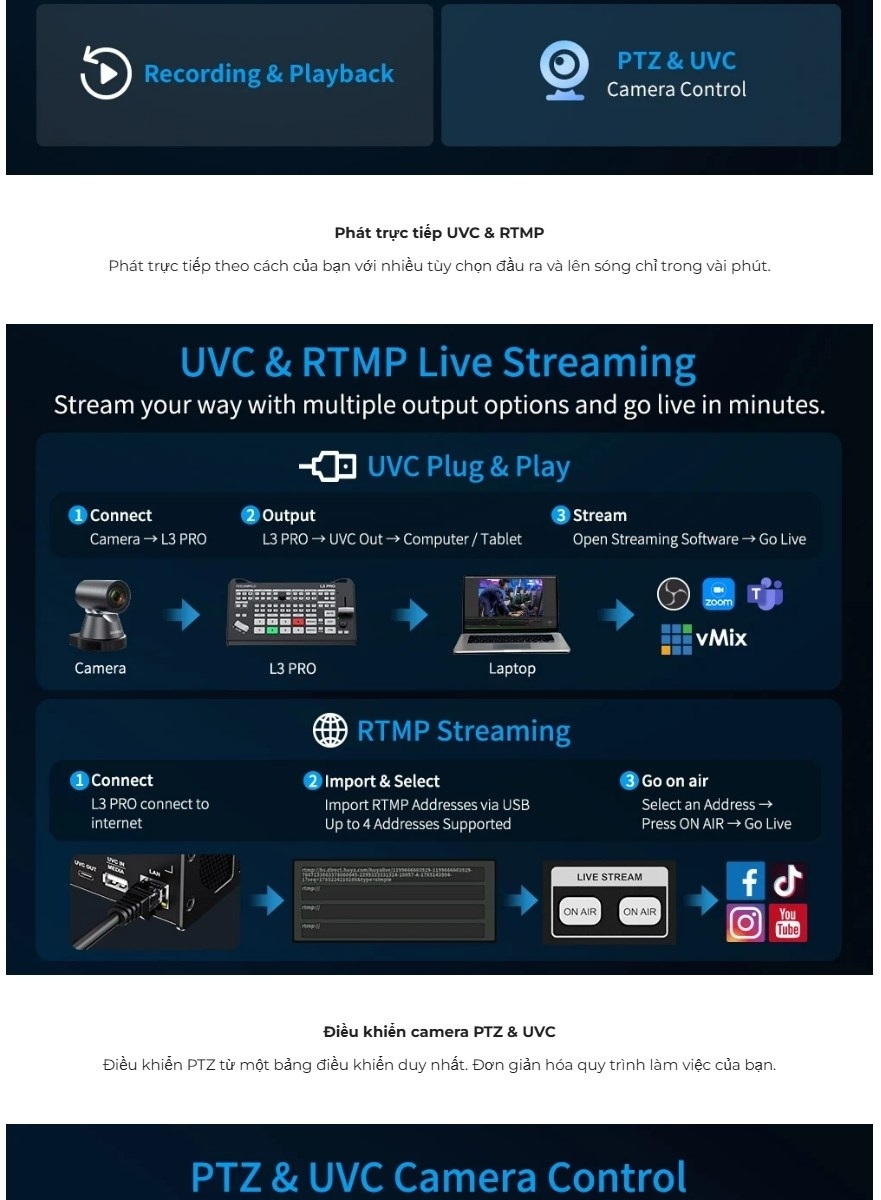

5. Livestream, ghi hình và phát media

• Livestream qua:
  • USB UVC
  • RTMP qua mạng LAN

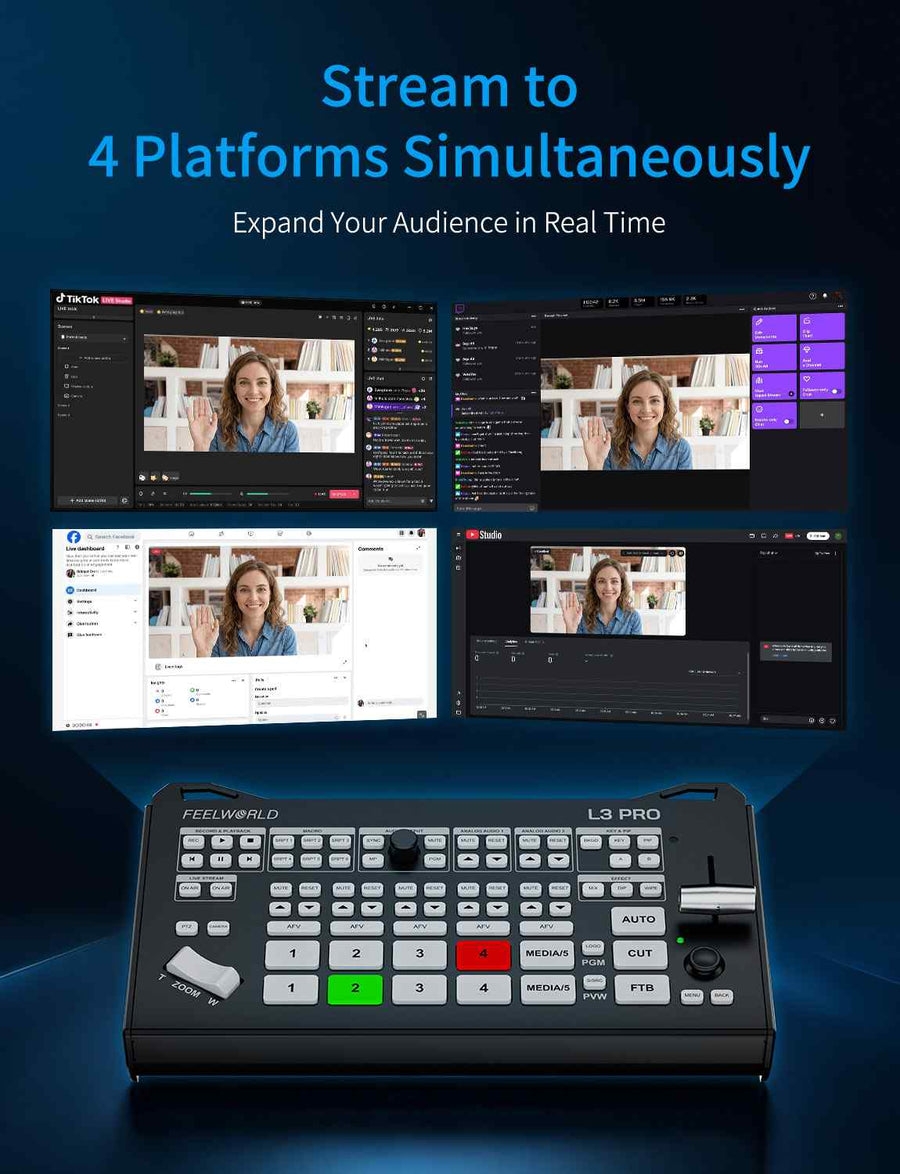

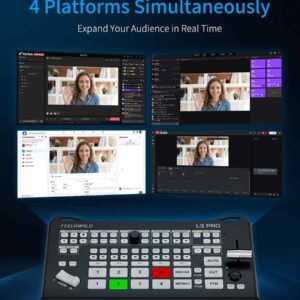

• Hỗ trợ tối đa 4 kênh streaming đồng thời qua cổng mạng
• Ghi chương trình ra USB với định dạng MP4
• Phát media:
  • Video: MP4, AVI
  • Hình ảnh: BMP, PNG
• Chuẩn UVC/UAC:
  • UVC 1.0
  • UAC 1.0
  • YUY2 và MJPEG
• Tương thích với:
  • Windows
  • Android
  • Linux
  • macOS

6. Âm thanh

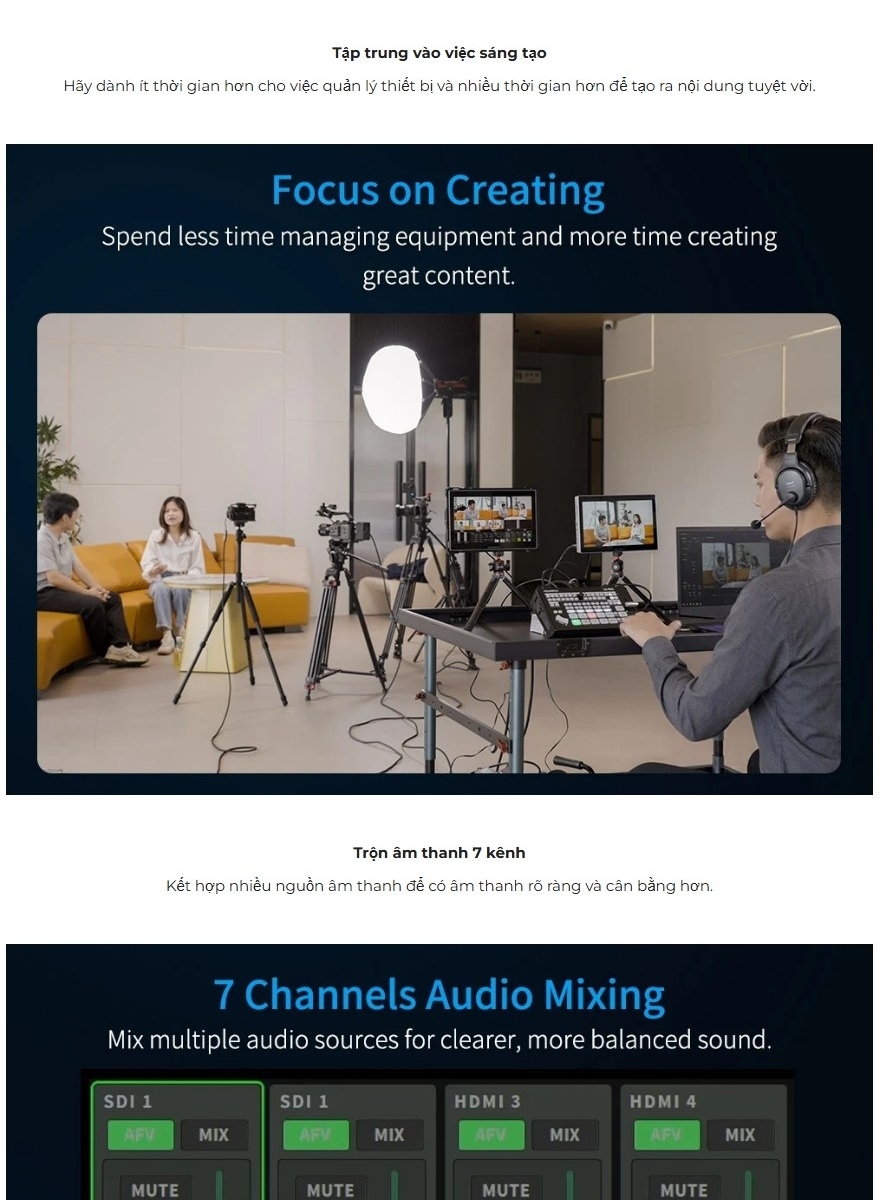

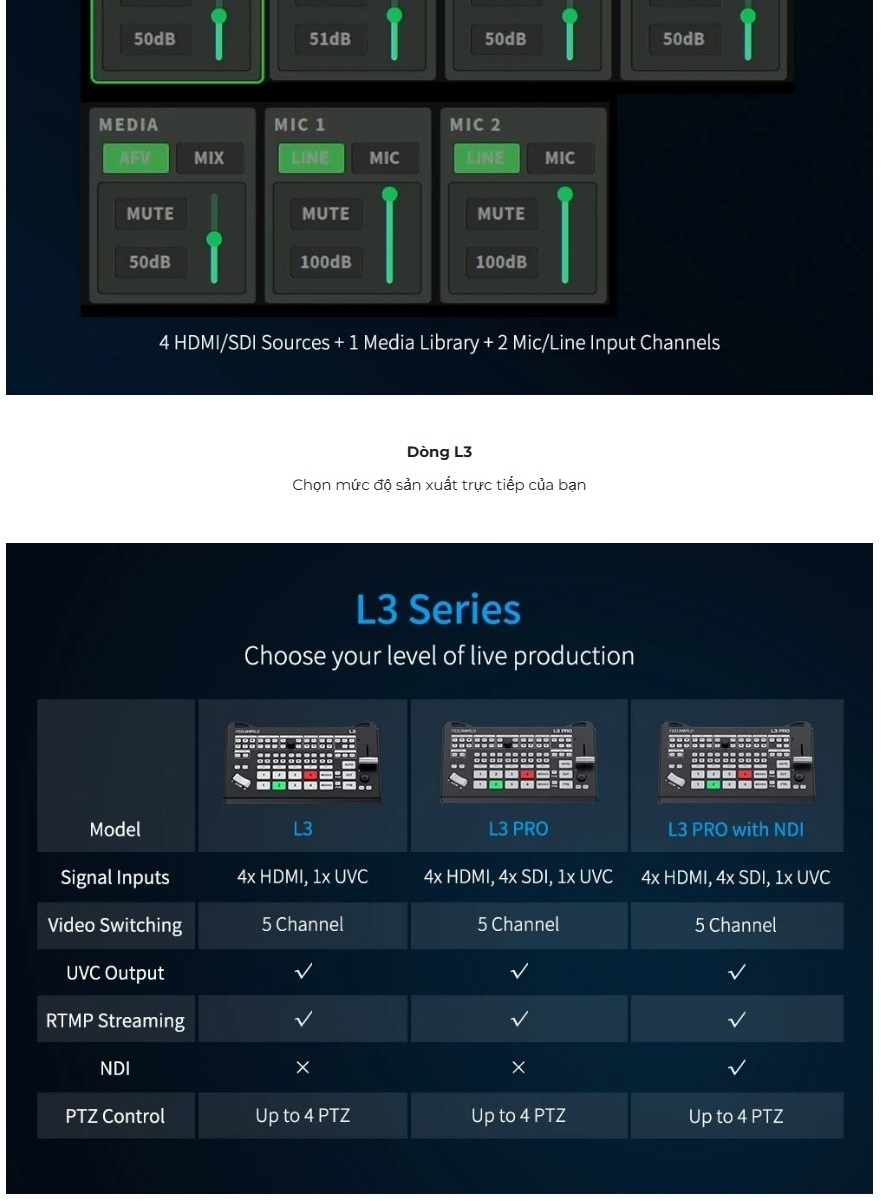

• Bộ trộn âm thanh tối đa 7 kênh
• Hỗ trợ:
  • Âm thanh nhúng HDMI
  • Âm thanh nhúng SDI
  • Âm thanh từ media
  • 2 ngõ vào MIC/LINE
• Hỗ trợ Audio Follow Video
• Có ngõ ra tai nghe/monitor 3,5 mm
• Độ trễ Audio Line In: khoảng 8 frame

7. Điều khiển camera PTZ

• Điều khiển tối đa 4 camera PTZ
• Giao thức IP VISCA
• Điều khiển bằng:
  • Joystick tích hợp
  • Núm zoom
• Camera PTZ cần hỗ trợ IP VISCA và kết nối cùng mạng LAN với L3 PRO.

8. Hiệu năng

• Chuẩn hỗ trợ:
  • HDMI 2.0/1.3
  • USB 3.x
  • H.265/HEVC
• Xử lý màu 10-bit
• Lấy mẫu màu:
  • RGB 4:4:4
  • YUV 4:4:4
  • YUV 4:2:2
  • YUV 4:2:0
• Dải màu:
  • 0–255
  • 16–235
• Bitrate streaming mạng: CBR tối đa 16 Mbps
• Độ trễ video: dưới 3 frame

9. Thiết bị lưu trữ USB

• FAT32: thiết bị tối đa 64 GB
• exFAT: thiết bị từ 64 GB đến 2 TB
• Nên sử dụng USB có tốc độ ghi ổn định để tránh lỗi khi ghi hình hoặc phát media.

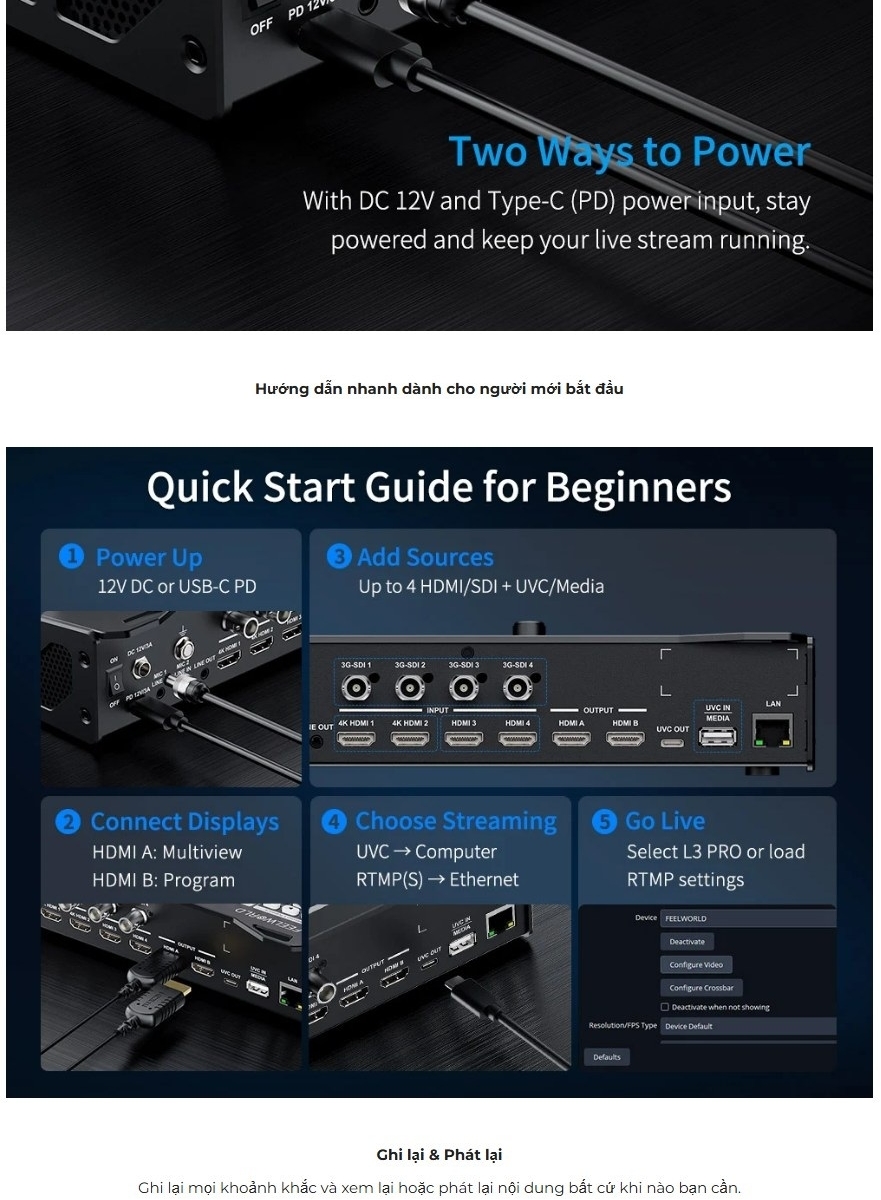

10. Nguồn điện và điều kiện hoạt động

• Nguồn DC: 12 V/3 A
• Hỗ trợ cấp nguồn USB-C PD 3.0
• Công suất tiêu thụ: khoảng 30 W
• Nhiệt độ hoạt động: 0–45 °C
• Độ ẩm hoạt động: 10–85%, không ngưng tụ

11. Kích thước và trọng lượng

• Kích thước thiết bị: 261 × 144 × 70,69 mm
• Trọng lượng thiết bị: khoảng 1 kg
• Kích thước hộp: 400 × 230 × 80 mm
• Trọng lượng mỗi hộp: 1,72 kg
• Quy cách đóng thùng:
  • 10 sản phẩm/thùng
  • Kích thước thùng: 455 × 425 × 525 mm
  • Tổng trọng lượng: 18,2 kg

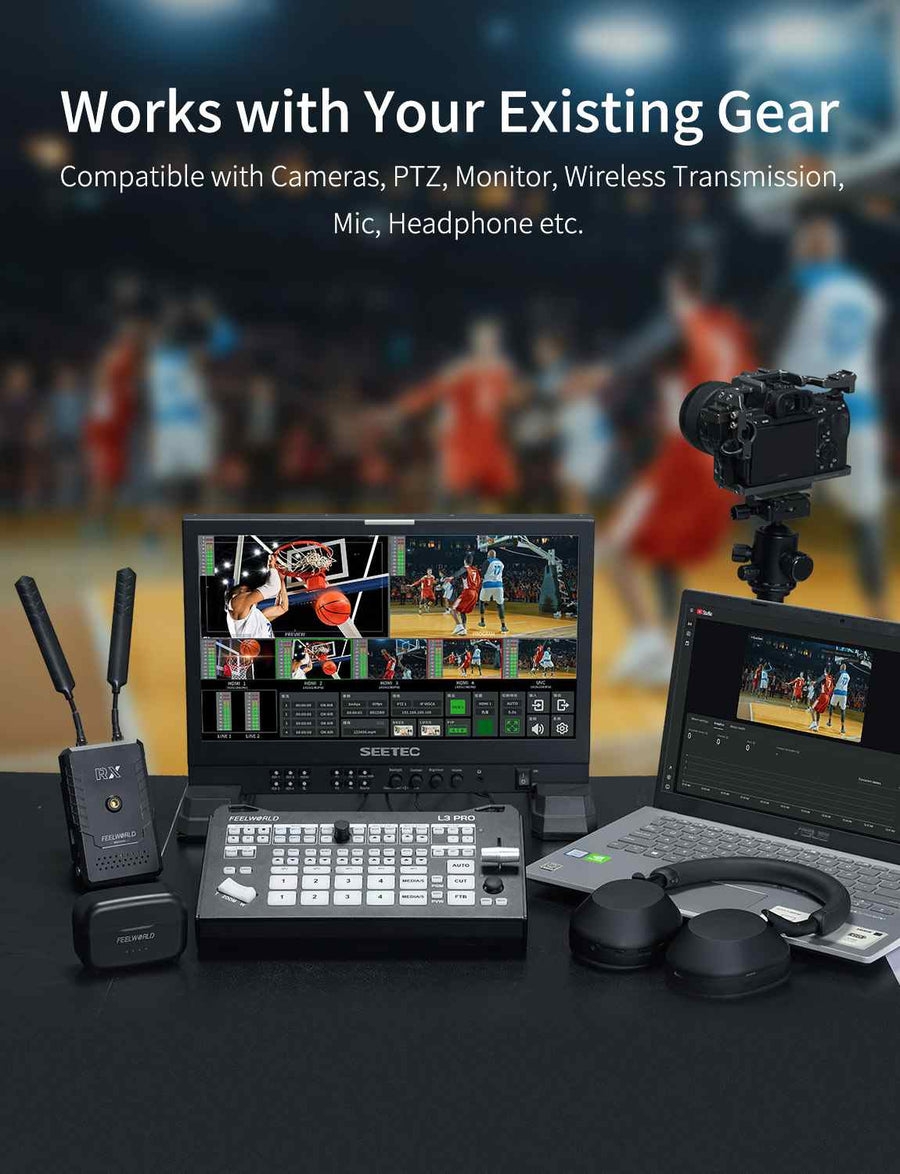

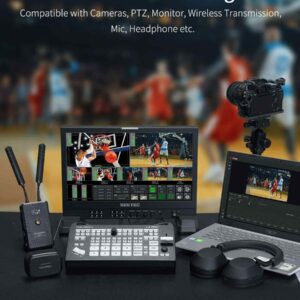

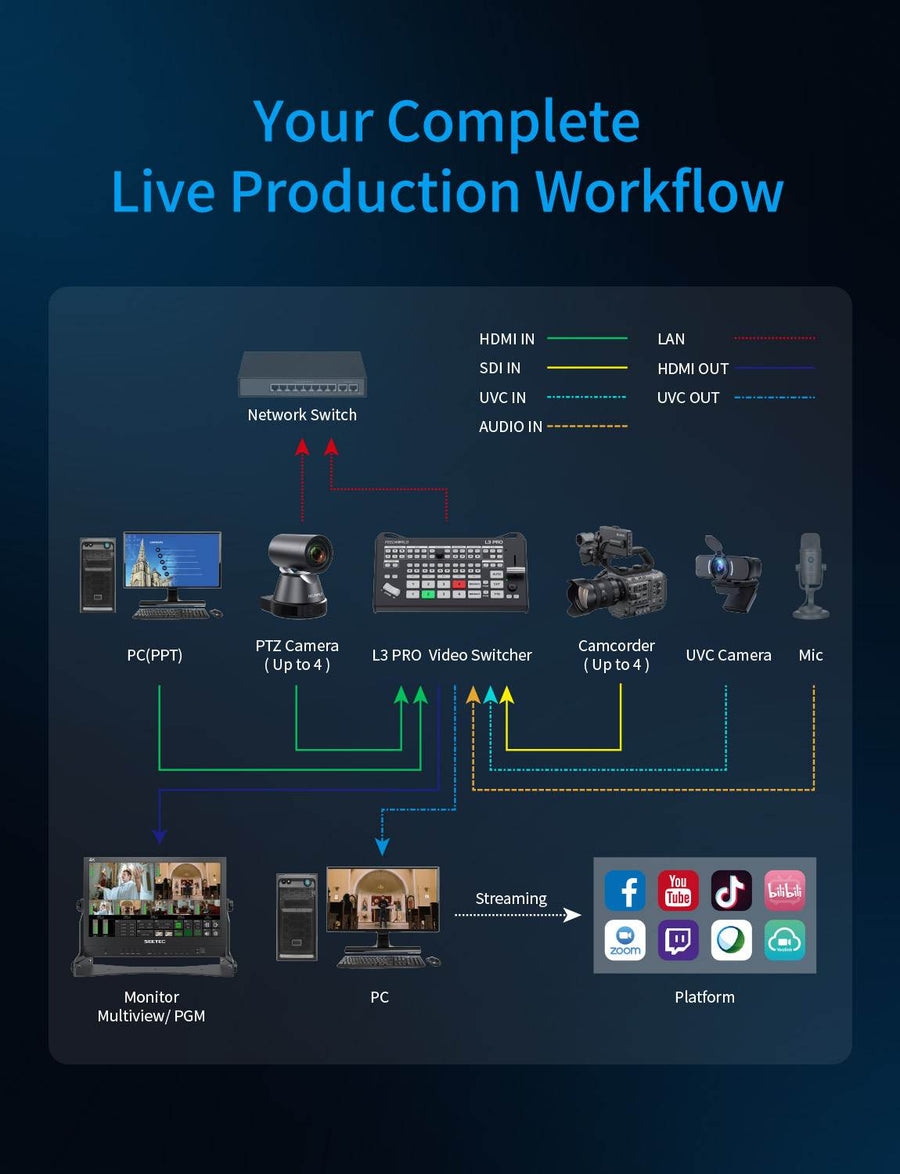

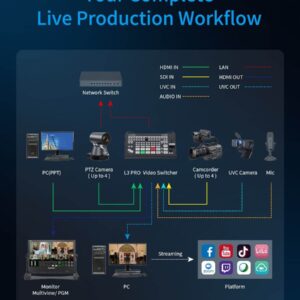

Tương thích

FEELWORLD L3 PRO phù hợp với:

• Camera HDMI và camera 3G-SDI
• Máy ảnh, máy quay, webcam UVC
• Máy tính xuất tín hiệu HDMI
• Camera PTZ hỗ trợ IP VISCA
• Phần mềm livestream nhận thiết bị UVC
• Nền tảng hỗ trợ giao thức RTMP
• USB lưu trữ định dạng FAT32 hoặc exFAT
• Máy tính chạy Windows, macOS, Linux
• Thiết bị Android có hỗ trợ UVC/UAC và kết nối phù hợp

Lưu ý khi sử dụng

1. Tín hiệu HDMI đầu vào nên được cài đặt đồng nhất với định dạng sản xuất để tránh mất hình hoặc phải chuyển đổi tín hiệu.
2. Dù HDMI input hỗ trợ tín hiệu 4K, HDMI output chỉ tối đa 1080p, vì vậy tín hiệu đầu ra sẽ được xử lý ở độ phân giải phù hợp.
3. Tín hiệu 3G-SDI không hỗ trợ 4K; SDI tối đa là 1080p theo các tốc độ khung hình được liệt kê.
4. Khi livestream bằng USB, máy tính phải nhận L3 PRO như một thiết bị UVC. Cần dùng cổng USB 3.x và cáp có khả năng truyền dữ liệu.
5. Khi livestream RTMP, cần nhập đúng:
   • Server URL
   • Stream Key
   • Thông số mạng ổn định
6. Tốc độ tải lên Internet cần đáp ứng bitrate đã cài đặt. Với bitrate 16 Mbps, nên có đường truyền thực tế cao hơn mức này để hạn chế giật, rớt kết nối.
7. Camera PTZ phải hỗ trợ IP VISCA, dùng cùng mạng với thiết bị và được cài đúng địa chỉ IP, cổng kết nối.
8. USB dùng để ghi hình nên là loại có tốc độ ghi cao, ổn định và được định dạng đúng. Không nên rút USB trong lúc đang ghi hoặc phát media.
9. Nguồn DC cần đúng 12 V/3 A. Nếu sử dụng USB-C PD, bộ sạc và cáp phải hỗ trợ chuẩn PD phù hợp.

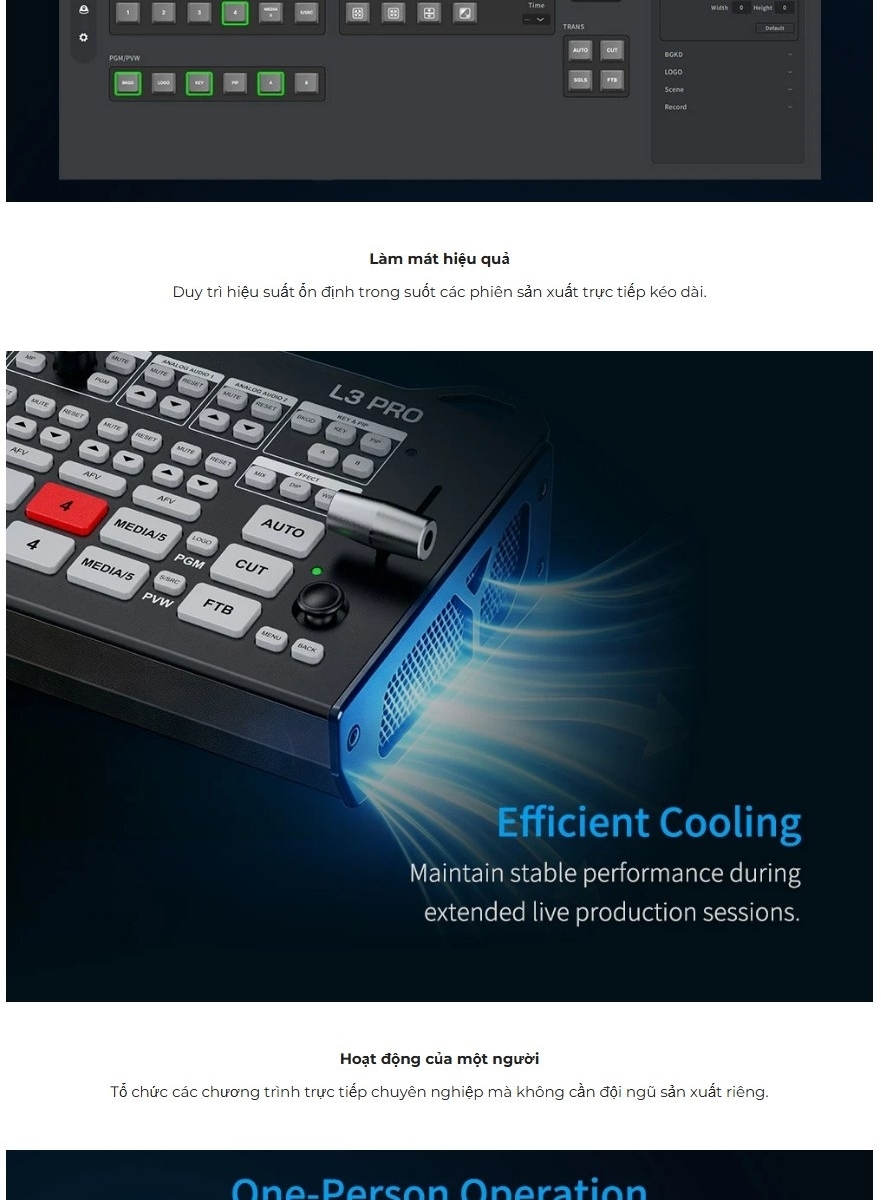

10. Không che các khe thông gió khi thiết bị hoạt động lâu. Nên đặt máy ở nơi thoáng, đặc biệt khi livestream hoặc ghi hình liên tục.
11. Tín hiệu HDMI có bảo vệ HDCP có thể không được thiết bị nhận hoặc xử lý để ghi hình/livestream.
12. Chất lượng âm thanh phụ thuộc vào mức gain của micro, nguồn tín hiệu và cài đặt mixer. Cần tránh tăng gain quá cao gây méo hoặc nhiễu.
13. Tính năng Audio Follow Video có thể tạo độ trễ âm thanh tùy cấu hình nguồn. Cần kiểm tra đồng bộ tiếng và hình trước khi phát trực tiếp.
14. Các định dạng 4K đầu vào cần được kiểm tra với từng nguồn phát cụ thể, vì khả năng tương thích còn phụ thuộc vào tốc độ khung hình, chuẩn HDMI và thiết bị kết nối.
